【blender】UV展開したメッシュを自動整列させる方法が超重宝した話

記事を書いた人:だちまえ あとで読む
f:id:dashchan8318:20190220231229p:plain
f:id:dashchan8318:20180107112000j:plain
だちまえ

おいっす。だちまえ(@dashchan8318)です。

最近モデリング作業が少しずつ進んでます。

もしかしたら、2月中にはボーン作業に入れるんじゃないかと。



というわけで、その作業報告を兼ねて、
UV展開したメッシュの自動整列方法の紹介です。

メッシュの整列が非常に役立った件

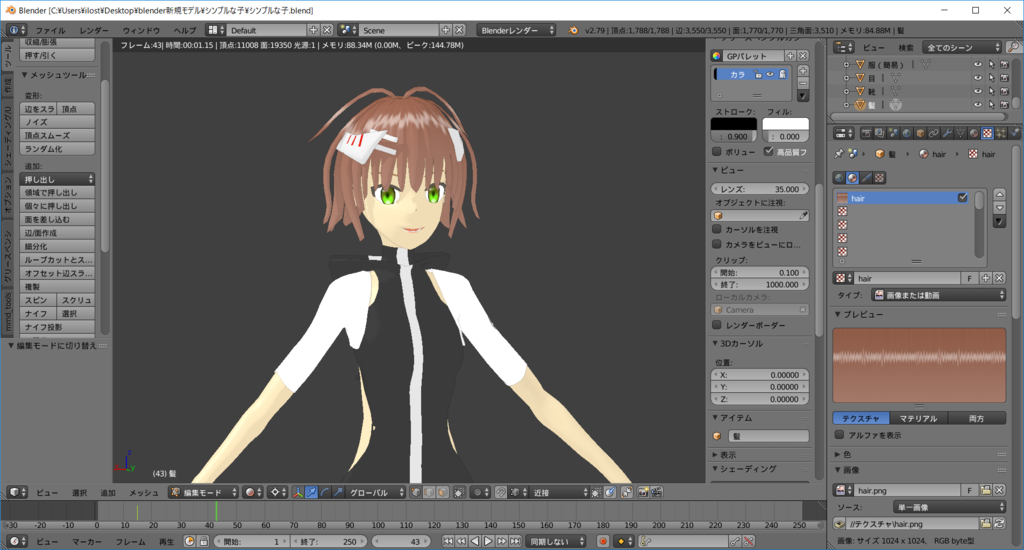

最近の作業としてはこんな感じ。

で、肝心なUV展開したメッシュの自動整列方法は、
他のサイトをいろいろ参考にしました。

とはいえ、どのサイトも説明を若干省いてる気がしたので、自分なりに整理しました。

windows版での説明でゴメンです。mac使わないので汗)



①とりあえずUV展開

作成中のモデルのメッシュに「ctrl」+「E」で「シームを付け」て、「U」押して「展開」。ここまでは通常通り。

f:id:dashchan8318:20190220232726p:plain

f:id:dashchan8318:20190220233116p:plain



②展開したメッシュの1つの、X軸Y軸を並べる

メッシュ展開が終わったら、「shift」を押しながら右クリックで、連続した2点を選択。メッシュ一つのX軸、Y軸を合わせる。
(2頂点を選択した状態で、下記の図でいう右側で「W」キーを押せば、「溶接」画面が出るので、「自動整列」「X軸揃え」「Y軸揃え」を使えば、X軸Y軸の揃った長方形を組むことが可能)

f:id:dashchan8318:20190220233311p:plain

f:id:dashchan8318:20190220233506p:plain

f:id:dashchan8318:20190220233806p:plain



③自動整列させる

右の画面下にある、ビューの右にある「UV選択と表示モード:面」を選択し、先ほどX軸Y軸を整えた面の中央を右クリック(先ほどまでの説明は、「表示モード:頂点」で実施)。

それが出来たら、左の画面で「U」キーを押し、「アクティブ四角形面に追従」を選択し、「長さの平均」のままでOKを押す。すると整列完了。

f:id:dashchan8318:20190220233912p:plain

f:id:dashchan8318:20190220234210p:plain

f:id:dashchan8318:20190220234401p:plain

f:id:dashchan8318:20190220234614p:plain



というわけで、今回はこの便利な機能の紹介でした。

では!
